Sistema Multicapa GAS

Nuestros Tubos Multicapa

Características

Hoy la investigación tecnológica ha resuelto definitivamente la incertidumbre sobre la elección de tubos metálicos o de materias termoplásticas para la instalación receptoras de gas con la creación de un tubo capaz de unir las ventajas de ambos materiales. El resultado ha sido tubos multicapa ISOLTUBEX.

El Tubo multicapa ha sido el resultado de una moderna técnica constructiva que ha permitido la perfecta unión de un tubo de aluminio con dos tubos de polietileno; tal solución reduce decisivamente los problemas de los tubos exclusivamente metálicos (rigidez, toxicidad, corrosión, incrustraciones, peso, transmisión de ruidos, pérdidas de carga, corrientes galvánicas, etc.), o de los tubos exclusivamente de plástico (fragilidad invernal, elevada dilatación térmica, impermeabilidad al oxígeno y a los rayos ultravioleta, memoria térmica, poca o nula maleabilidad, etc.). Nuestros tubos multicapa consiguen las ventajas de los dos materiales, unidos mediante recíproca colaboración.

Nuestros tubos están fabricados de acuerdo con la norma UNE 53008: “Sistemas de canalización en materiales plásticos. Sistemas de canalización de tubos multicapa para instalaciones receptoras de gas con una presión máxima de operación (MOP) inferior o igual a 5 bares (500 kPa)”, publicada en septiembre de 2014.

La norma UNE 53008 está incluida en la norma UNE 60670-3:2014: “Instalaciones receptoras de gas suministradas a una presión máxima de operación (MOP) inferior o igual a 5 bares. Parte 3: Tuberías, elementos, accesorios y sus uniones”, que marca las referencias de materiales de tuberías y accesorios aptos para la realización de las instalaciones receptoras de gas especificadas en la norma.

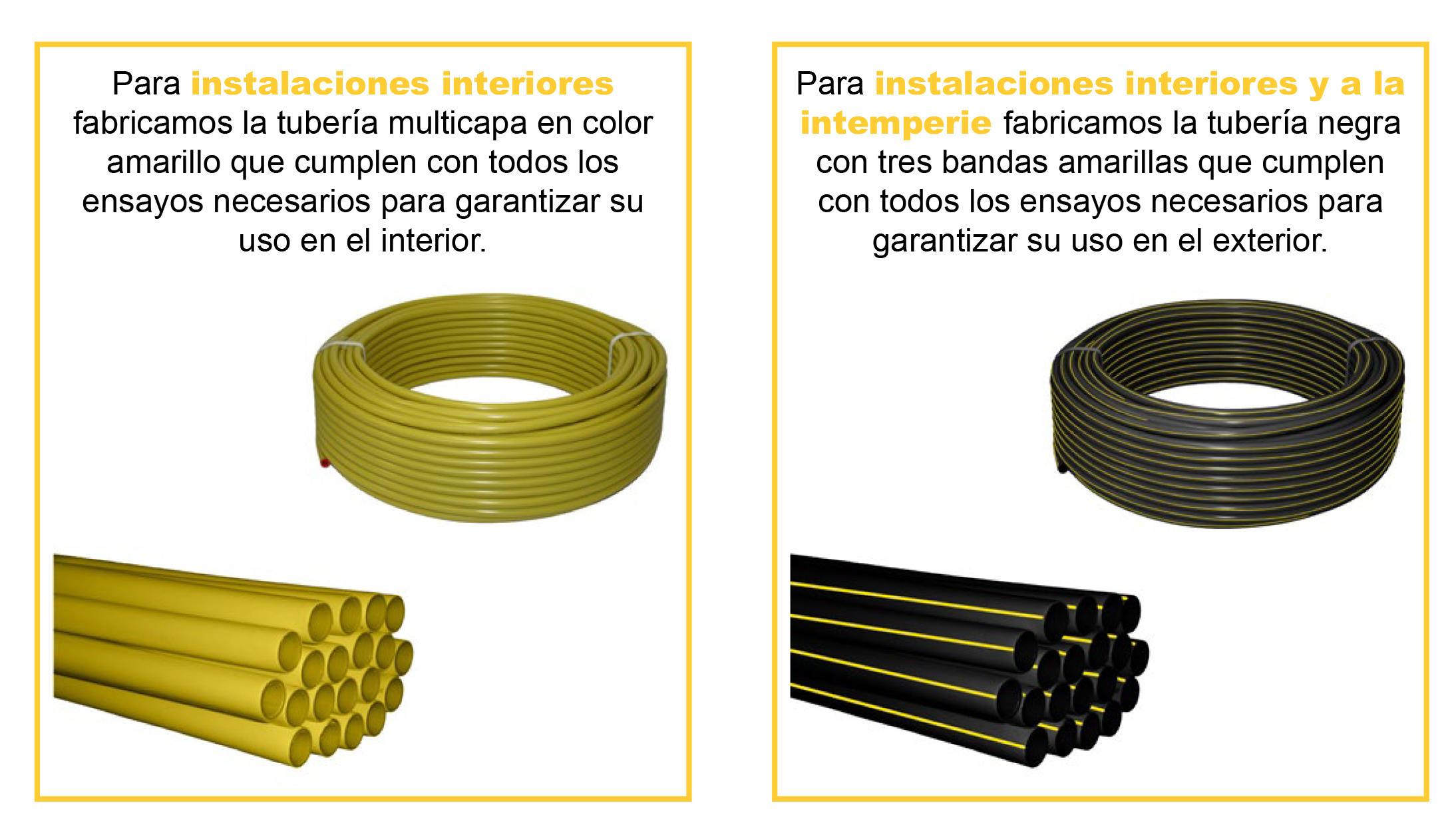

NUESTROS TUBOS MULTICAPA GAS

La tubería Multicapa ISOLTUBEX combina capas metálicas y poliméricas mejorándose las propiedades de la tubería. La composición de las capas de la tubería ISOLTUBEX es la siguiente:

• PERT TIPO II
La resina polimérica empleada para la fabricación de las capas interna y externa está compuesta por un copolímero de etileno y octeno de última generación que proporciona a la tubería un aumento de su resistencia hidrostática largo plazo.

El empleo de PE-RT en las tuberías multicapa también proporciona a la tubería las siguientes propiedades:

Resistencia a la corrosión: El hecho de fabricar las paredes interna y externa de la tubería en PE-RT le aporta a la tubería una gran resistencia a la corrosión tanto frente al ataque externo (protección frente al medio ambiente, contacto con materiales de obra, etc), como al ataque interno producido por los condensados del gas.

• ALUMINIO
La capa de aluminio soldada a tope, le confiere a la tubería unas propiedades mecánicas mejoradas.

Barrera anti difusión de Oxigeno: La capa de aluminio en el interior de la tubería impide la difusión de gases a través de la misma.
Bajo coeficiente de dilatación: (0.025 mm/m K) La capa de aluminio le confiere una mayor estabilidad dimensional mejorando sus propiedades respecto a otros tipos de tuberías.
Mayor estabilidad durante y tras el montaje: En las tuberías multicapa, la elasticidad del polietileno se une a la estabilidad mecánica que proporciona el aluminio, lo cual permite que la forma de la tubería se mantenga una vez adaptada al recorrido. Debido a esta especial composición la manipulación y el montaje de las instalaciones se
realiza con total comodidad. En las tablas siguientes se especifican tanto la distancia mínima entre soportes como los  radios mínimos de curvado.

Diámetro DN Radios mínimos de curvatura (mm)
Manual Con muelle Con curvadora
16 80 64 48
20 100 80 60
25 130 100 80
32 200 160 150

Siempre debe de respetarse el radio de curvatura mínimo especificado en la tabla para evitar el estrangulamiento de la tubería.

ACCESORIOS PRESS FITTING GAS PARA TUBOS MULTICAPA GAS

Características

Los accesorios Press Fitting Gas han sido diseñados con el fin de obtener las máximas prestaciones de resistencia y seguridad en instalaciones receptoras de gas. En unión con la tubería multicapa gas forman el Sistema Multicapa Gas certificado por AENOR de acuerdo a la norma UNE 53008.

La unión del accesorio Press Fitting con el tubo multicapa ha de ser necesariamente realizada con una prensa eléctrica que garantice una fuerza de empuje de 32 kN/cm2, empleando en el prensado mordazas RFIz o RFz. Los orificios situados en un extremo del casquillo de acero inoxidable (AISI 304)permite comprobar que el tubo ha sido insertado hasta el final del accesorio y que ha quedado en contacto con la junta anti-electrólisis de color amarillo. La junta anti-electrólisis tiene la función de preservar el aluminio de eventuales corrientes galvánicas.

El accesorio se completa con un cuerpo central fabricado en latón CW617N con un tratamiento superficial de niquelado. Las juntas tóricas están certificadas de acuerdo a la norma UNE-EN 549 con el fin de garantizar la estanqueidad.

La gama de nuestros accesorios Press Fitting Gas es muy amplia (Ø16 hasta Ø32) y están diseñados para ser utilizados junto a nuestra tubería Multicapa Gas.

Los accesorios ISOLTUBEX Press Fitting Gas, son fácilmente identificables, nuestro logo o nuestra marca está indeleblemente marcada, tanto en el cuerpo del accesorio como en los casquillos de acero inoxidable.

Ventajas

  1. Accesorio de latón de alta calidad, CW617N fabricado con barra calibrada para figuras rectas (unión, reducción, etc.) o proceso de forjado en caliente para resto de figuras (codos, tes, etc.), asegurando una estructura compacta.
  2. Perfecta estanqueidad gracias a la doble junta tórica, NBR, asegurando una larga vida útil.

3. Instalación: fácil, sencilla, rápida y segura.
4. Anillo anti electrólisis de alta calidad.
5. El tubo puede ser curvado cuantas veces sea necesario, conservando la forma deseada.
6. Resistente a la corrosión.
7. Impermeabilidad a los gases.
8. Bajo coeficiente de dilatación.
